CSM-Mermaid-Plugin

[!WARNING] 开发中…还未完成

通过 Mermaid 语法绘制 CSM 中的逻辑关系图。目前支持:

  1. 显示内部状态(Status)和接口(API)之间的订阅关系。
  2. JKISM/CSM 模块内部的状态跳转逻辑
  3. CSM 模块间的调用关系图
  4. CSM 模块间的状态跳转逻辑图
  5. mermaid界面显示提供缩放、移动位置等操作
  6. CSM 模块接口信息

状态(Status)和接口(API)之间的订阅关系

CSM-Continuous-Meausrement-and-Logging 运行状态(Status)和接口(API)之间的订阅关系为例:

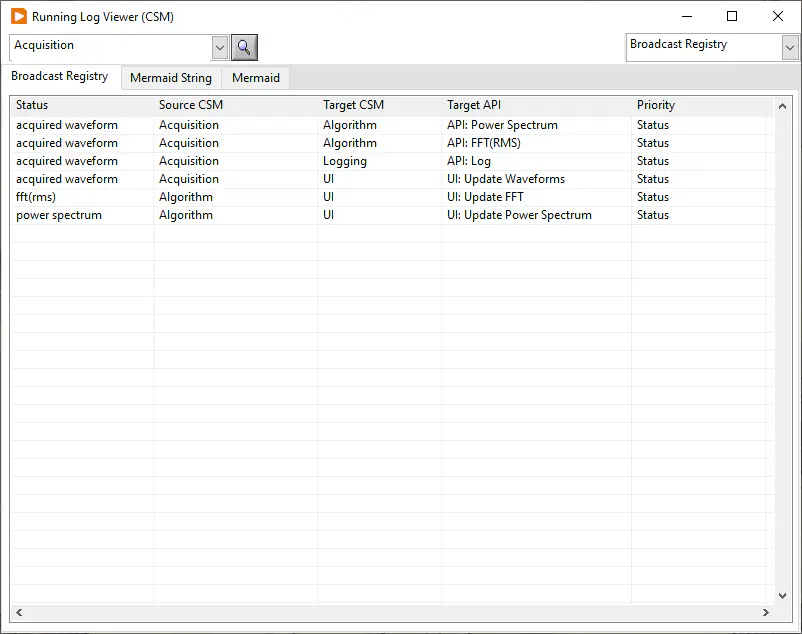

状态(Status)和接口(API)之间的订阅关系.table

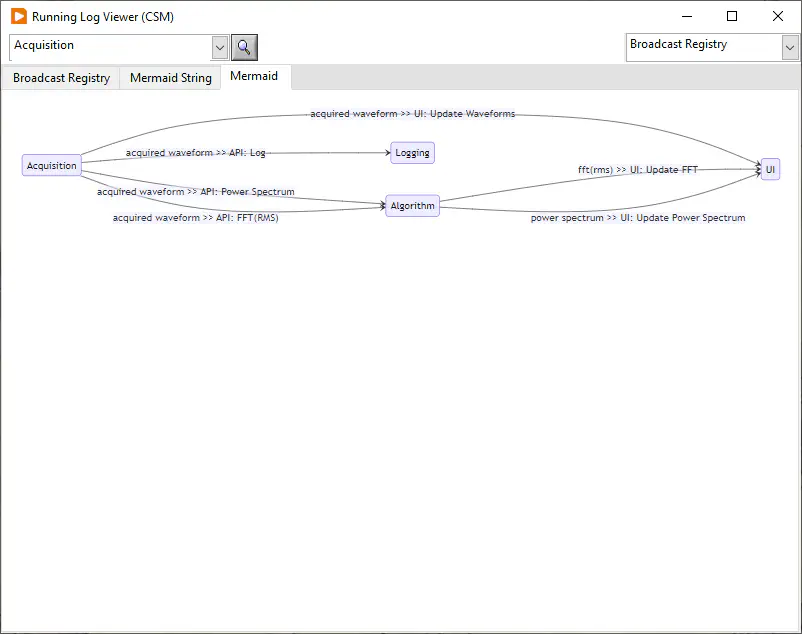

状态(Status)和接口(API)之间的订阅关系.mermaid

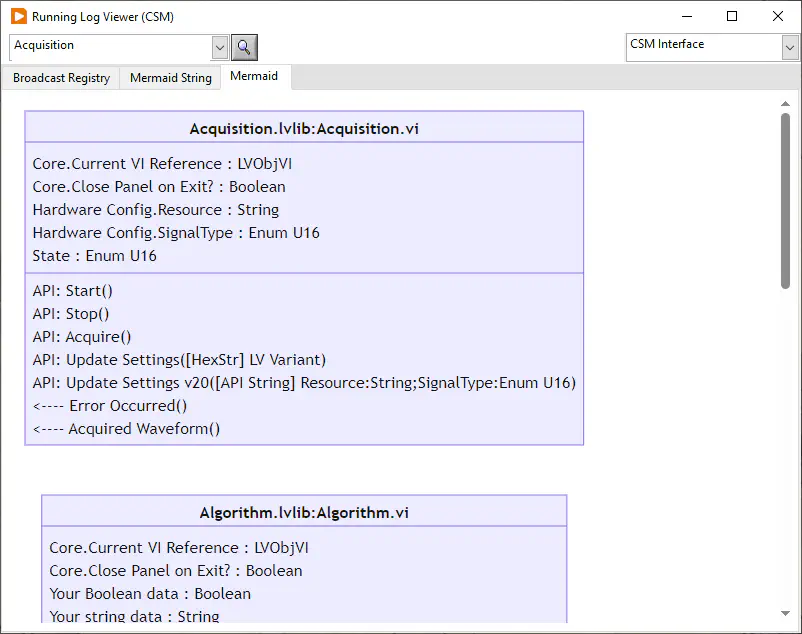

CSM 的接口信息
