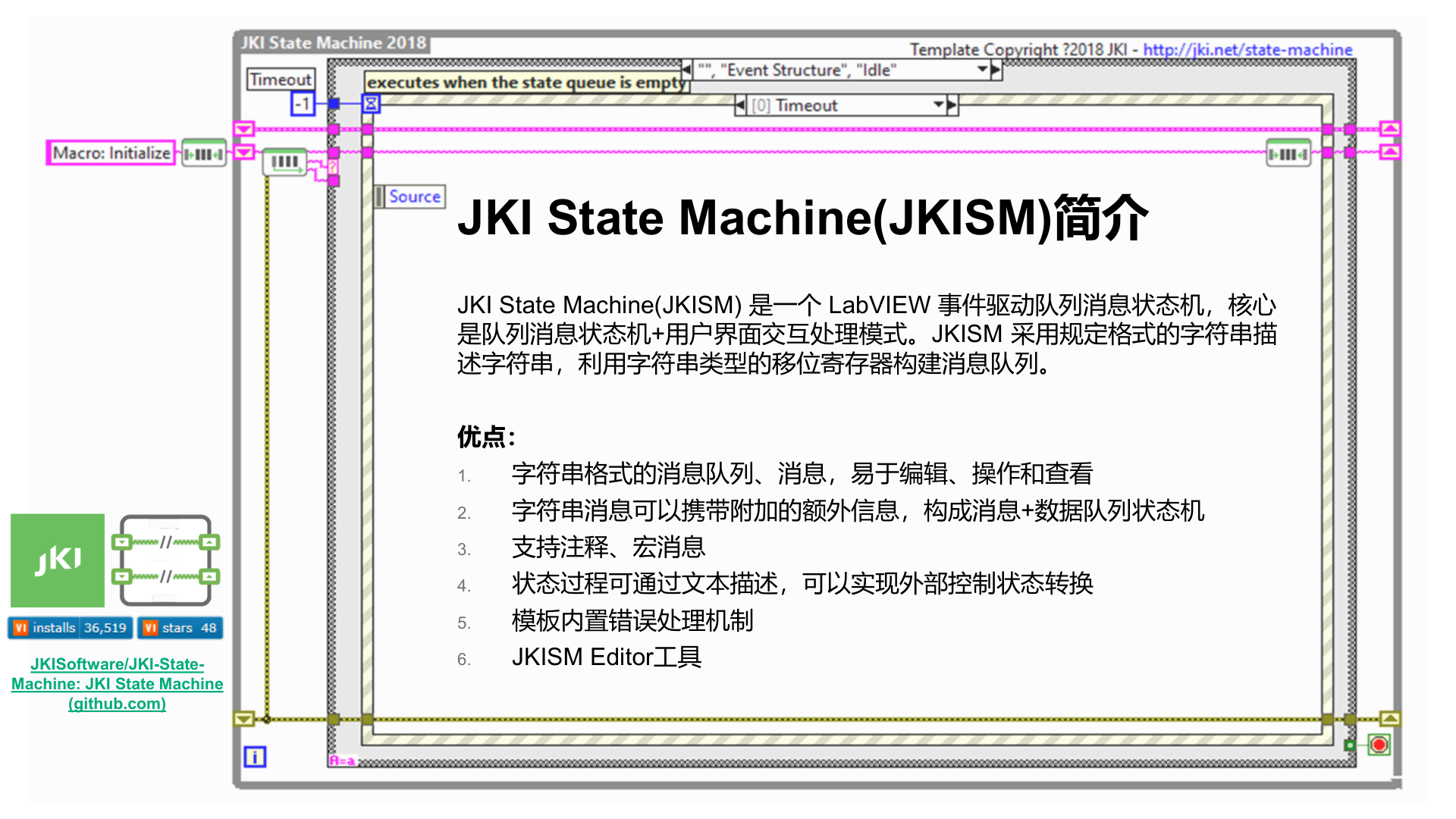

JKI State Machine(JKISM)简介

什么是JKISM

JKISM 是 JKI 公司开发的轻量级 LabVIEW 框架，是社区最流行的设计模式之一。它基于字符串队列状态机，核心很简单：

  • 用字符串表示状态
  • 用队列管理状态序列
  • 循环中依次执行
  • 状态可以动态添加新状态

设计理念：简单直观、灵活动态、轻量级、易扩展

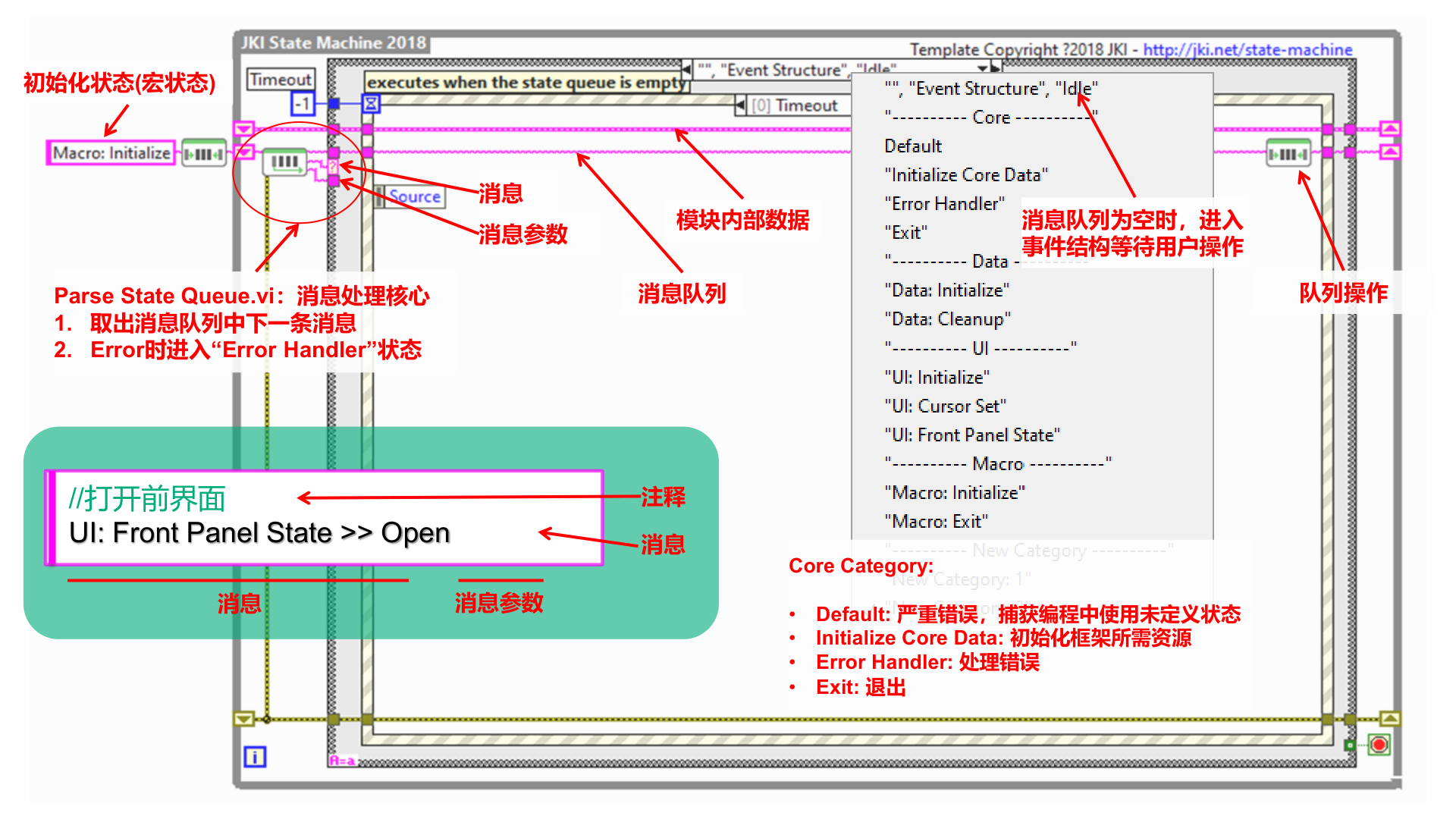

基本结构

JKISM 包含三个核心：

1. 状态队列：用 LabVIEW 队列存储待执行的状态（FIFO 模式）

2. While 循环：不断从队列取状态执行

Loop {
    Dequeue -> Parse State -> Execute in Case -> Enqueue new states
}

3. Case 结构：根据状态字符串执行对应代码

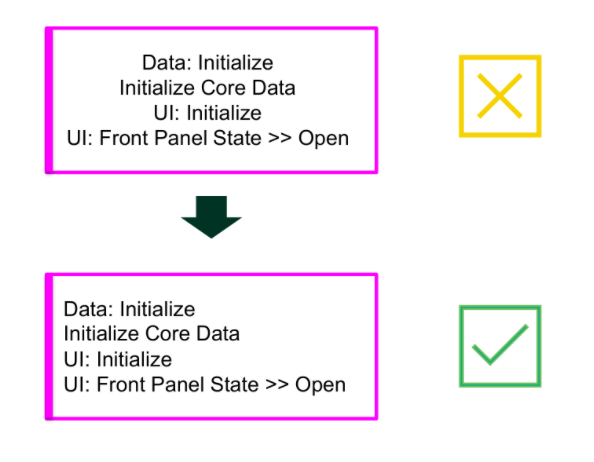

状态字符串格式

"Initialize"                           // 单一状态
"Initialize                            // 多个状态（换行符分隔）
Read Configuration
Start Acquisition"
"Set Value: 100"                       // 带参数

优势与局限

适合 JKISM 的场景

✓ 简单顺序控制：明确的步骤序列（仪器初始化、简单测试）
✓ 小型应用：代码量 <1000 行，功能单一
✓ 原型开发：快速验证想法，时间优先
✓ 学习教学：理解状态机概念，入门友好

JKISM 的局限

这些限制在大型项目中会成为瓶颈：

  1. 缺乏模块间通讯：只有一个队列，多模块协同困难
  2. 参数传递原始：通过字符串编码/解析，无类型安全
  3. 错误处理不完善：需手动实现，难以统一
  4. 缺乏高级特性：无工作者模式、责任链、状态广播、插件机制
  5. 调试工具有限：主要靠前面板显示
  6. 扩展性受限：难以添加新功能

CSM 的改进：提供完整的模块通讯 API、多种参数类型（HEXSTR、MassData）、内置错误处理、工作者/责任链模式、全局日志窗口、插件系统等

JKISM vs CSM 对比

特性 JKISM CSM
基础架构 单队列状态机 多模块通讯状态机
模块化 不支持 完整支持
模块通讯 无 同步/异步/广播
参数传递 字符串解析 多种类型支持
错误处理 手动实现 内置机制
学习曲线 平缓 中等
适用规模 小型(<1K 行) 中大型(1K+ 行)

性能：JKISM 启动快、内存占用低；CSM 参数传递更高效

调试：JKISM 靠前面板；CSM 有全局日志、状态仪表板、状态表格窗口

选择建议：小型简单短期项目用 JKISM，中大型复杂长期项目用 CSM

工作流程示例

// 初始化
Queue = Create Queue
Enqueue(Queue, "Initialize")

// 主循环
While Loop {
    State = Dequeue(Queue)

    Case(State) {
        "Initialize": {
            Init Hardware
            Enqueue(Queue, "Idle")
        }

        "Idle": {
            Wait for Event
        }

        "Process Data": {
            Process(Data)
            Enqueue(Queue, "Update Display")
        }

        "Error": {
            Handle Error
            Enqueue(Queue, "Idle")
        }

        "Exit": {
            Cleanup
            Stop Loop
        }
    }
}

// 清理
Release Queue(Queue)

从 JKISM 迁移到 CSM

什么时候该迁移？

项目出现这些问题时，考虑迁移：规模增长难管理、需要多模块协同、需要更好的错误处理和调试

迁移策略

渐进式（大型项目）：新模块用 CSM，旧模块通过 API 调用，逐步重构
完全重写（小型项目）：用 CSM Template 创建，一次性切换
并行开发（中型项目）：保留 JKISM 核心，CSM 模块补充，最终迁移

概念对照

JKISM CSM 说明
状态 API/状态 CSM 区分 API 和内部状态
入队 发送消息 使用 CSM 消息 API
状态字符串 消息字符串 支持多种参数类型
- 模块通讯 JKISM 无，CSM 新增

迁移示例

// JKISM
Enqueue(Queue, "Read Data")
Case: "Read Data" {
    Data = Read File
    Enqueue(Queue, "Process: " + Data)
}

// CSM
API: Read Data >> "" -> This Module
API: Read Data >> {
    Data = Read File
    API: Process Data >> Data -> This Module
}

注意：理解 CSM 的模块/API/状态概念，利用内置参数类型和错误处理，渐进式改进

JKISM 编程实践

命名和设计

状态命名规范

推荐：动词开头，清晰表意

"Initialize Hardware"
"Read Sensor Data"
"Calculate Results"
"Error: File Not Found"

使用前缀分类：

"Init: Hardware"      // 初始化类
"Process: Data"       // 处理类
"Error: Timeout"      // 错误类
"Cleanup: Resources"  // 清理类

避免：拼写模糊（”State1”、”DoIt”）

设计原则

1. 单一职责：每个状态只做一件事

// 好
Case: "Read File" { Read -> Enqueue("Parse Data") }
Case: "Parse Data" { Parse -> Enqueue("Validate") }

// 差：一个状态做太多事
Case: "Do Everything" { Read + Parse + Validate + Process + Save }

2. 明确转换路径

Case: "Initialize" {
    If (Success) { Enqueue("Idle") }
    Else { Enqueue("Error: Init Failed") }
}

3. 避免循环陷阱

// 问题：无限循环
Case: "A" { Enqueue("B") }
Case: "B" { Enqueue("A") }

// 解决：加计数器或退出条件
Case: "A" {
    Counter++
    If (Counter < Max) { Enqueue("B") }
    Else { Enqueue("Done") }
}

数据和错误处理

数据管理

使用 Shift Register：

Shift Register: {
    Config, Data, Status, Error
}

参数传递：

// 方法1：字符串编码
"Set Value: 100"  // 需手动解析

// 方法2：Variant（类型安全）
State with Variant Attribute

// 方法3：HEXSTR（集成CSM工具）
"Set Config: <HEXSTR>..."

错误处理

统一错误状态：

Case: "Error" {
    Log Error
    Display to User
    Cleanup
    If (Can Recover) { Enqueue("Retry") }
    Else { Enqueue("Fatal Error") }
}

每个状态检查错误：

Case: "Read Data" {
    Data, Error = Read File
    If (Error?) { Enqueue("Error: Read Failed") }
    Else { Enqueue("Process Data") }
}

重试机制：

Case: "Retry Operation" {
    Retry Count++
    If (Retry Count < Max) {
        Wait(Delay)
        Enqueue("Try Operation")
    } Else {
        Enqueue("Error: Max Retries")
    }
}

性能和调试

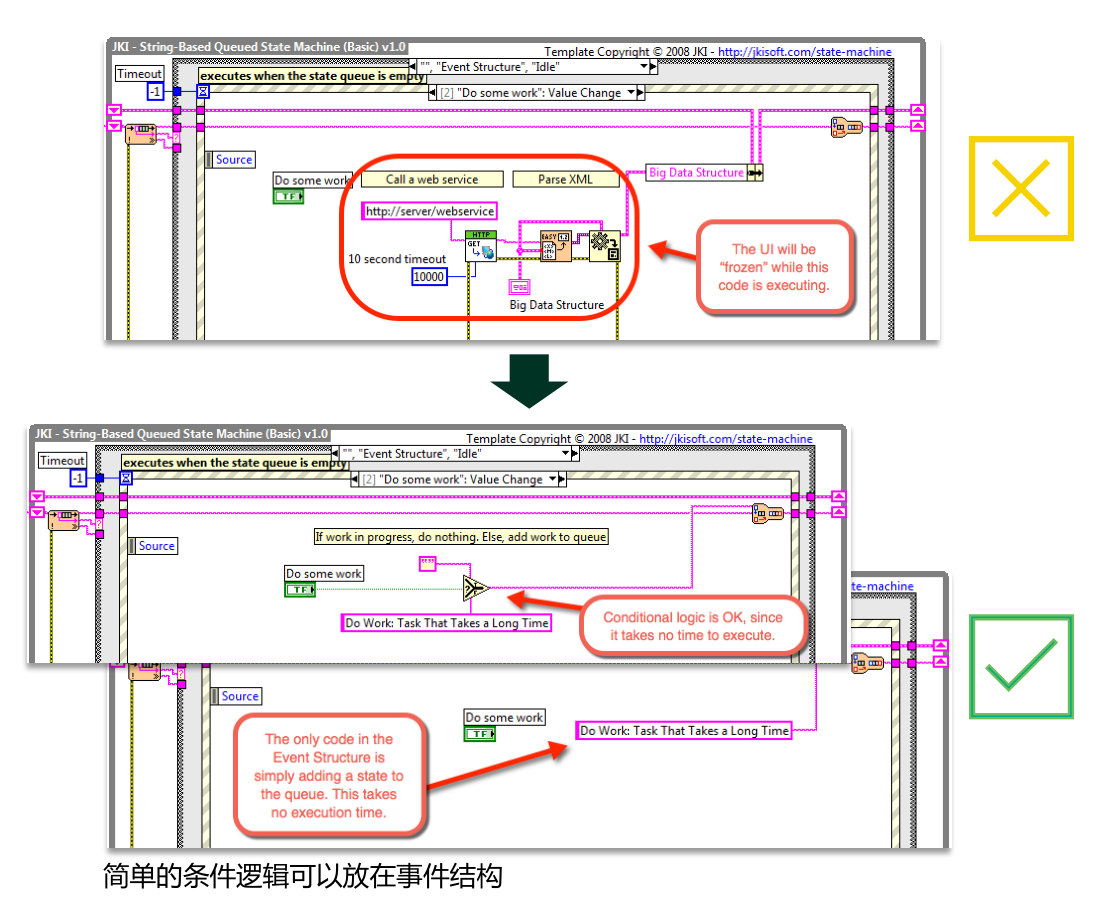

性能优化

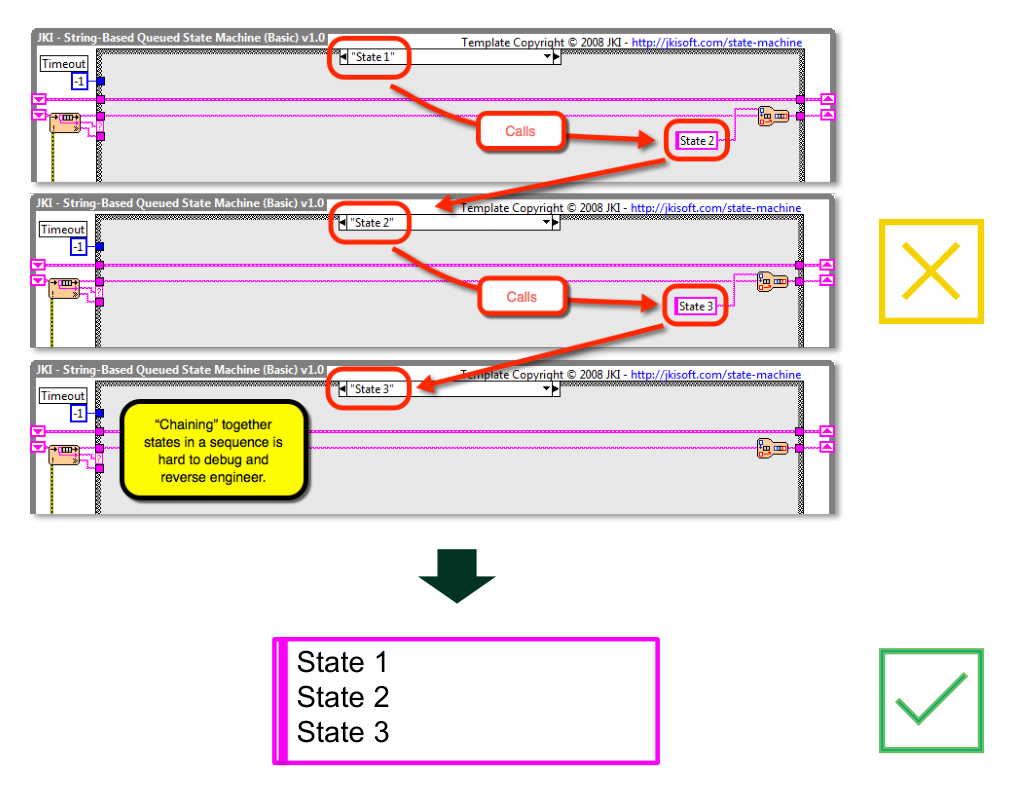

合并相关操作：

// 差：太多小状态
Enqueue("Read1\nRead2\nRead3...")

// 好：合并
Case: "Read All" { Read1; Read2; Read3 }

周期性任务：用 Timeout 实现

Dequeue with Timeout = 100ms
If (Timeout) { Enqueue("Periodic Check") }

批量处理：

// 差：逐个入队
For Each Item { Enqueue("Process: " + Item) }

// 好：批量处理
Case: "Process All" { For Each Item { Process(Item) } }

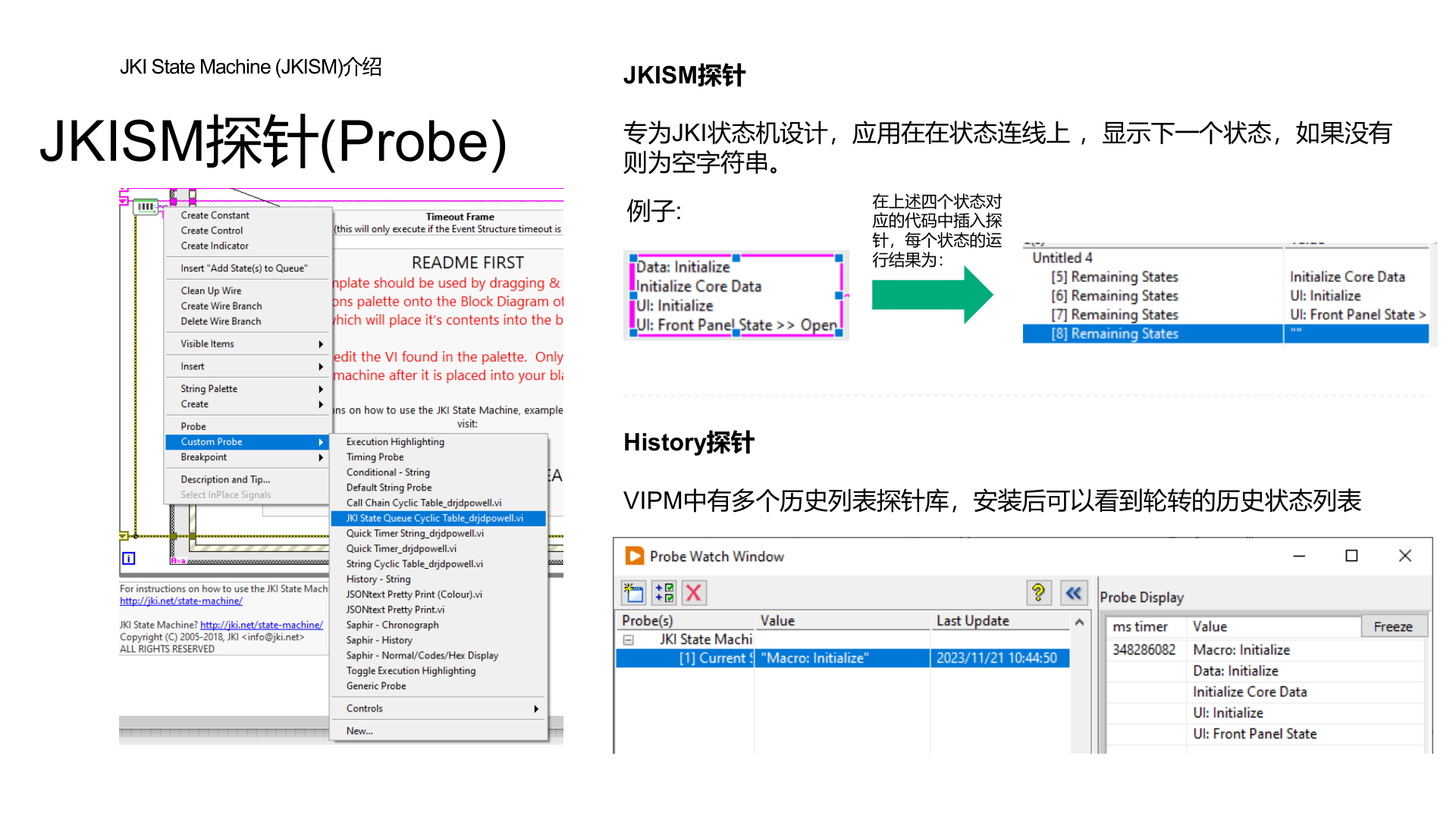

调试技巧

状态历史记录：

Append Current State to History Array

执行时间监控：

Case: Each State {
    Start = Get Time
    ... // 执行
    Duration = Get Time - Start
    Log("State: " + Name + " Duration: " + Duration)
}

前面板显示：显示当前状态、历史、队列长度

断点状态：

Case: "Debug Breakpoint" {
    Pause = Dialog("Continue?")
}

常见问题

1. 拼写错误

Enqueue("Initialize")  // 正确
Case: "Initalize"      // 拼写错了，永远不会执行

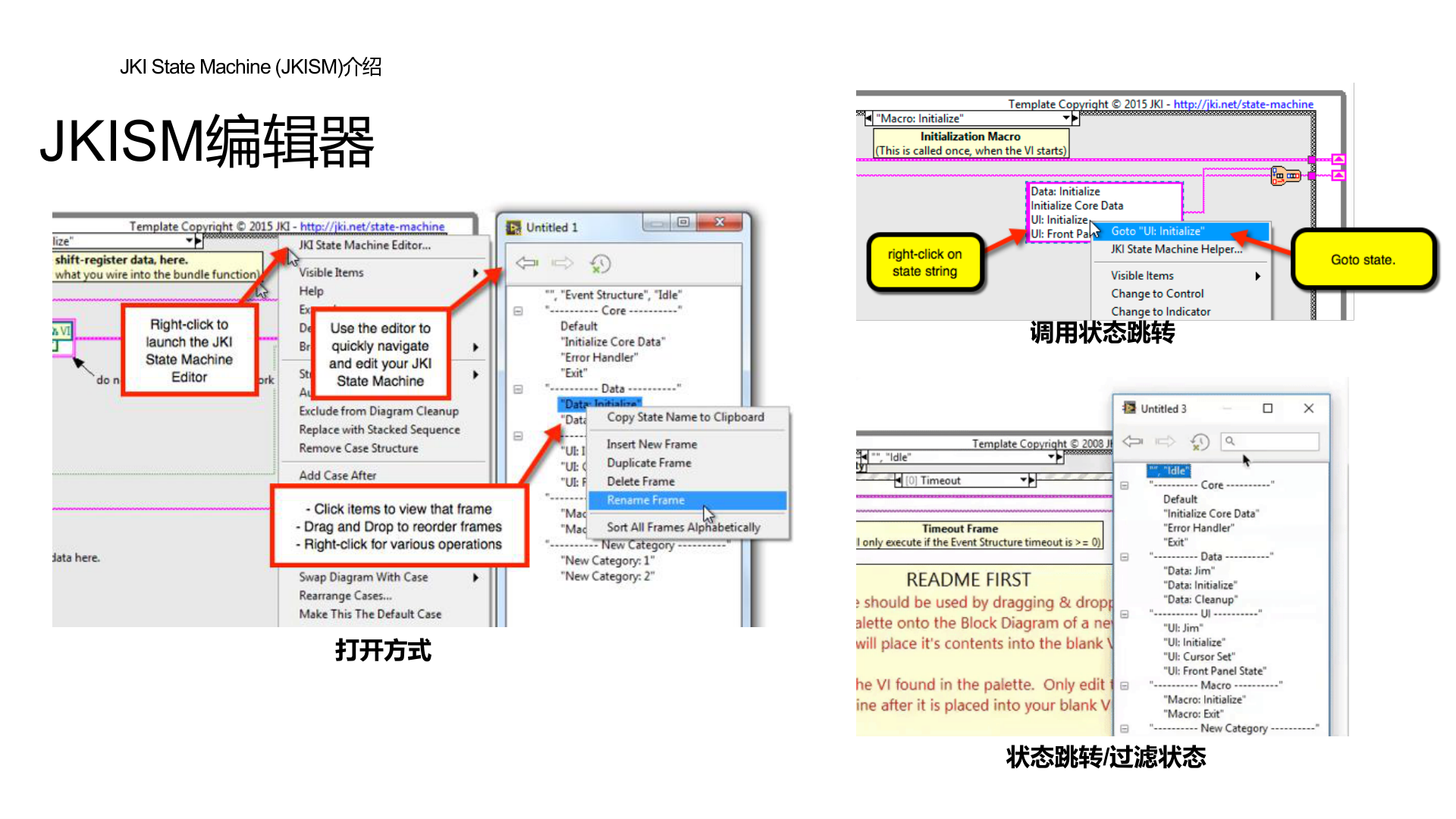

解决：用常量/枚举定义状态名，或用 JKISM State Editor

2. 忘记入队下一状态

Case: "Some State" {
    Do Something
    // 忘记Enqueue，程序卡住
}

解决：每个状态明确下一步，用 Default Case 处理，或添加”Idle”默认状态

3. 队列阻塞

State = Dequeue(Queue)  // 队列空时永远等待

解决：用 Timeout

State = Dequeue(Queue, Timeout = 100ms)
If (Timeout) { Enqueue("Idle") }

4. 状态名冲突

解决：用前缀区分（”ModuleA: Process”、”ModuleB: Process”）

5. 状态过于复杂

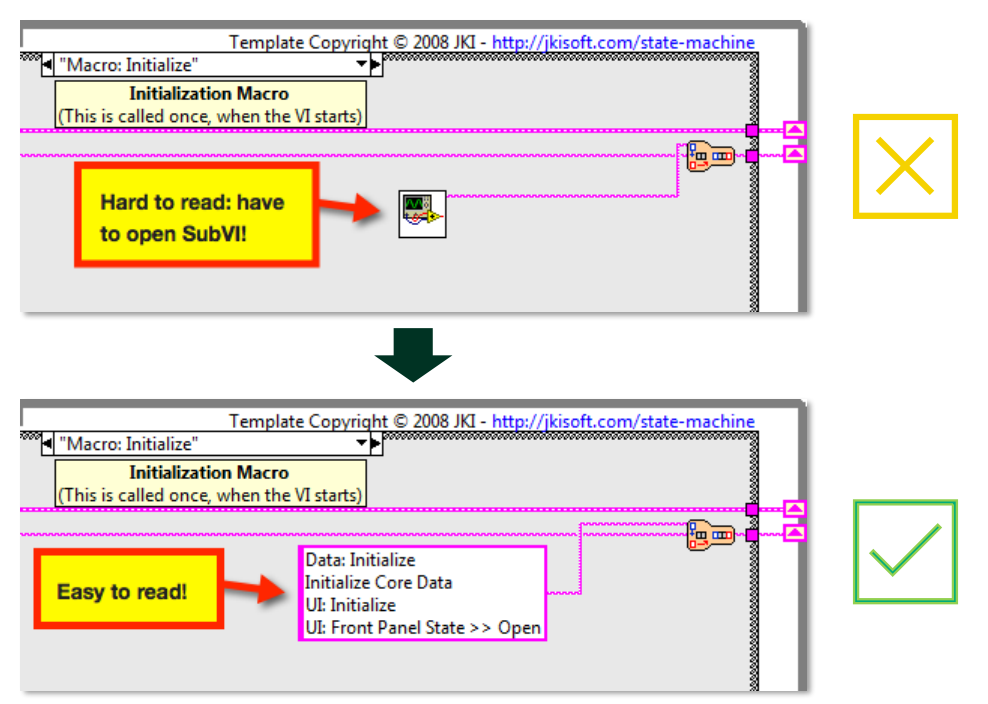

解决：拆分成多个状态，用 SubVI 封装逻辑

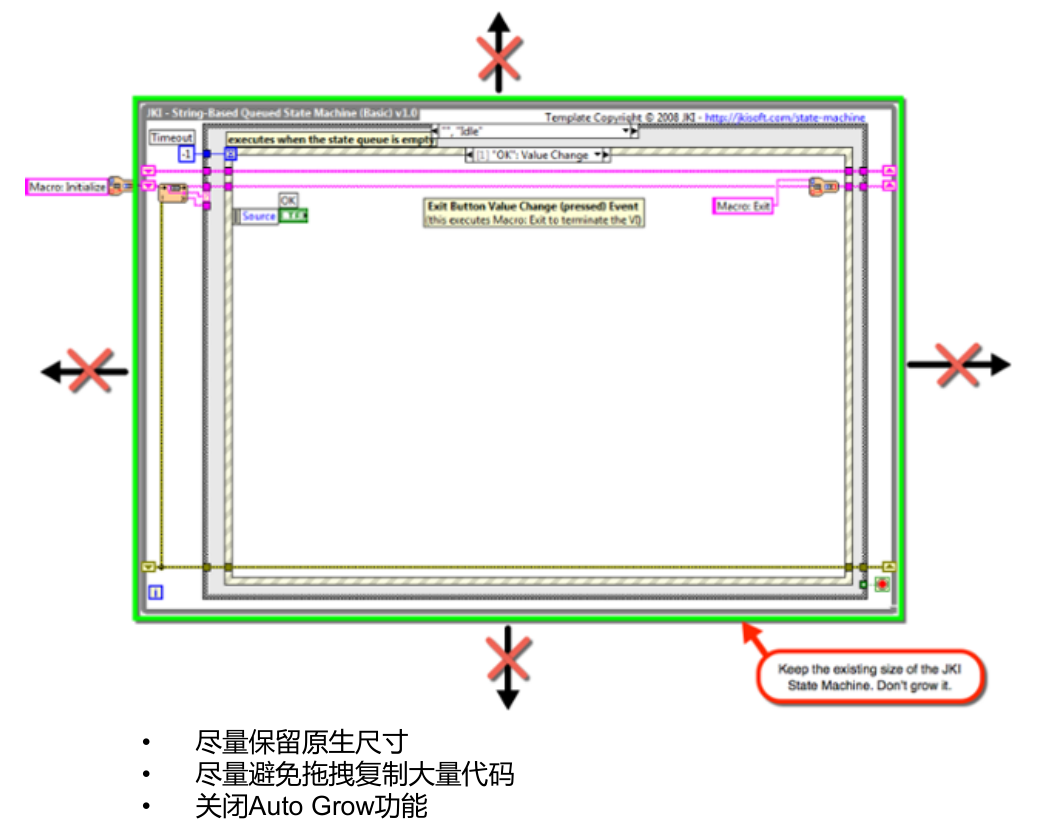

实践经验

  • 从简单开始：初始设计保持简单，只在需要时添加复杂性
  • 文档化流程：绘制状态转换图，注释关键状态
  • 定期重构：识别重复代码，提取公共逻辑
  • 适时升级：项目超过 3000 行或需要多模块协作时，考虑 CSM
  • 团队规范：统一命名规范，定义状态分类，代码审查

总结

JKISM 的价值：简单易学、代码清晰、灵活动态、快速开发
局限性：缺乏模块化、通讯机制简单、扩展性受限

何时用 JKISM：小型简单短期项目、学习原型
何时用 CSM：中大型复杂长期项目、需要模块化和高级特性

最佳实践：清晰命名、单一职责、统一错误处理、避免不必要转换、记录状态历史、文档化、适时升级

更多资源：JKI 官网 CSM GitHub CSM Wiki
